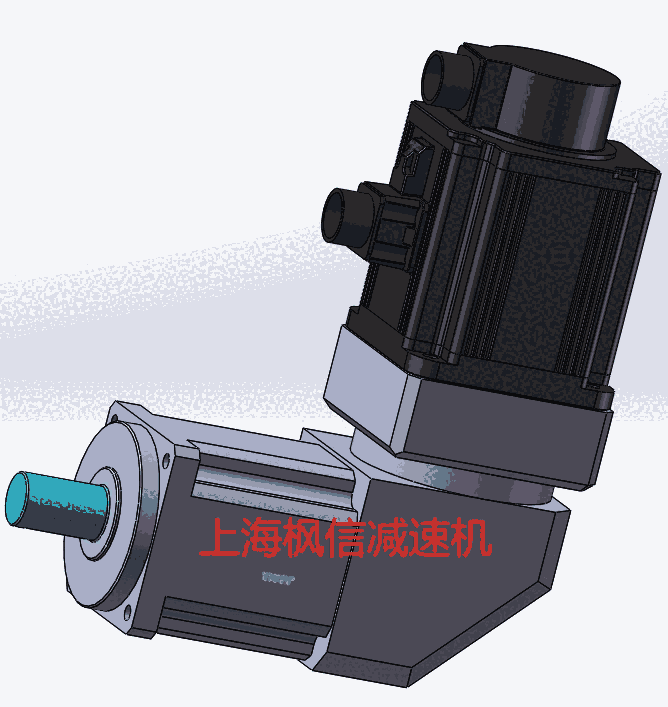

KBR系列伺服電機直角行星減速機

產品參數

產品價格

所屬分類：

數量： 1

點擊： 659

100.00

馬上訂購

產品說明

KBR系列轉角行星減速機

特點：對軸向長度有限制時，它能更好的體現出它的特點、轉動比范圍更廣、體積輕小、安裝方便、外形美觀.

安裝方式：方形立式法蘭輸出，任意安裝。

輸入種類：交流伺服馬達、直流伺服馬達、步進馬達。

型號分為：KBR40、KBR60、KBR90、KBR115、KBR142、KBR180、KBR220、KBR280、KBR340

傳動比分類

一級傳動：3，4 ,5,7,10

回程間隙：5-8arcmin20

二級傳動：18，24,30，32,40,50,56,70,80,100,140,200,

回程間隙：8-10arcmin

三級傳動：120，160,200,250，320，350,400,500,600,700,800,1000,1400,2000，

回程間隙：10-12arcmin

應用領域：精密機床、軍工設備、冶金設備、風力發電設備，化工設備、太陽能、工業機器人、輸送設備、工程機械、紡織設備、橡塑設備，食品機械、日用品機械、平面玻璃生產線、包裝設備。印刷設備汽車生產線等高精度場合的應用。

性能參數：

規格	單位	段數	速比	KBR40	KBR60	KBR90		KBR115		KBR142		KBR180		KBR220	KBR280
額定承受扭矩T2N	Nm	L1	3	9.2	27.8	115		212		470		1226		1730	4230
			4	14.8	46.32	142		268		582		1450		2270	5120
			5	14.8	46.32	142		268		582		1450		2270	5120
			7	8.6	38.9	110		212		468		1130		1610	3220
			10	6.18	18.5	56		95		255		730		1050	1820
		L2	9	9.25	27.8	115		212		470		1226		1730	4230
			15	14.8	46.32	142		268		582		1450		2270	5120
			20	14.8	46.32	142		268		582		1450		2270	5120
			25	14.8	46.32	142		268		582		1450		2270	5120
			30	14.8	46.32	142		268		582		1450		2270	5120
			35	14.8	46.32	142		268		582		1450		2270	5120
			40	14.8	46.32	142		268		582		1450		2270	5120
			50	14.8	46.32	142		268		582		1450		2270	5120
			70	8.6	38.9	110		212		468		1130		1610	3320
			100	6.18	18.5	56		95		255		730		1050	1820
		L3	64	14.8	46.32	142		268		582		1450		2270	5120
			80	14.8	46.32	142		268		582		1450		2270	5120
			100	14.8	46.32	142		268		582		1450		2270	5120
			150	14.8	46.32	142		268		582		1450		2270	5120
			200	14.8	46.32	142		268		582		1450		2270	5120
			250	14.8	46.32	142		268		582		1450		2270	5120
			350	14.8	46.32	142		268		582		1450		2270	5120
			400	14.8	46.32	142		268		582		1450		2270	5120
			500	14.8	46.32	142		268		582		1450		2270	5120
			700	8.6	38.9	110		212		468		1130		1610	3220
			1000	6.18	18.5	56		95		255		730		1050	1820
最大承受扭矩T2B	Nm	L1L2L3	3-1000	2.0倍額定輸出扭矩
額定輸入轉數n1N	rpm	L1L2L3	3-1000	4000	4000		3500		3500		3000		3000	2500	2000
最大輸入轉數n1B	rpm	L1L2L3	3-1000	8000	8000		7000		7000		5000		4000	3500	3000
精密背隙P1	arcmin	L1	3-10.	≤4	≤4		≤4		≤4		≤4		≤4	≤4	≤4
		L2	9-100	≤6	≤6		≤6		≤6		≤6		≤6	≤6	≤6
		L3	64-1000	≤7	≤7		≤7		≤7		≤7		≤7	≤7	≤7
標準背隙P2		L1	3-10.	≤6	≤6		≤6		≤6		≤6		≤6	≤6	≤6
		L2	9-100	≤8	≤8		≤8		≤8		≤8		≤8	≤8	≤8
		L3	64-1000	≤10	≤10		≤10		≤10		≤10		≤10	≤10	≤10
容許徑向力F1	N	L1L2L3	3-1000	780	850		2250		4700		6400		8500	40000	60000
容許軸向力F2	N	L1L2L3	3-1000	390	450		1100		2350		3700		4250	20000	30000
使用壽命	h	L1L2L3	3-1000	20000
效率η	％	L1	3-10.	97%	97%		97%		97%		97%		97%	97%	97%
		L2	9-100	94%	94%		94%		94%		94%		94%	94%	94%
		L3	64-1000	91%	91%		91%		91%		91%		91%	91%	91%
重量	kg	L1	3-10.	0.9	2.1		5.9		12.3		29.6		50	85	180
		L2	9-100	1.2	2.5		6.9		14.3		33.7		55	100	240
		L3	64-1000	1.5	2.9		9.2		16		31		60	115	300
噪音	dB	L1L2L3	3-1000	≤58	≤58		≤65		≤65		≤70		≤70	≤75	≤75
使用溫度	℃	L1L2L3	3-1000

轉動慣量：

規格	單位	段數	速比	KBR40	KBR60	KBR90	KBR115	KBR142	KBR180	KBR220	KBR280
轉動慣量	kg.cm2	L1	3/4/5.	0.03	0.18	0.75	2.85	12.4	15.3	34.8	44.9
		L1	7-10.	0.018	0.12	0.45	1.95	8.1	14.8	28.6	39.2
		L2	9-50	0.023	0.15	0.52	2.15	7.6	15.2	32.2	41.8
		L2	70-100	0.018	0.072	0.38	1.85	6.9	14.6	26.7	32.6
		L3	64-350	0.016	0.07	0.36	2.05	6.3	14.2	18.3	28.1
		L3	400-1000	0.016	0.065	0.29	1.65	4.3	12.6	13.7	22.5

詳細選型參數及尺寸參數
